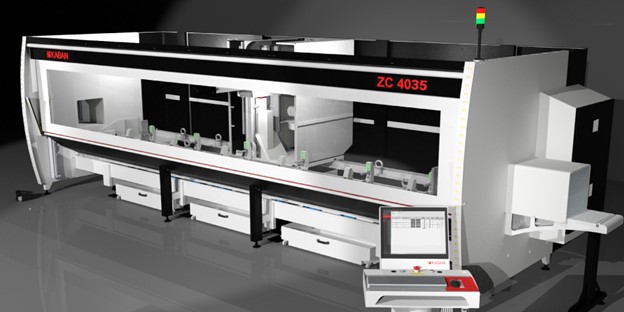

ZC 4035 KABAN 3+1-осевой обрабатывающий центр для обработки алюминия
Имеющиеся возможности:

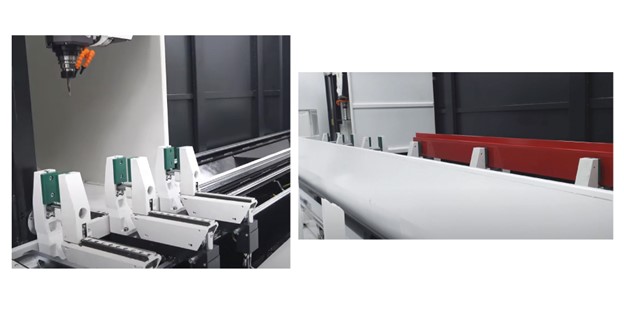

- Стандартная модель имеет 6 зажимов и инструментальный магазин для 8 держателей инструмента
- Обеспечение удаления стружки и отходов распила из рабочей зоны обеспечивает продолжительный срок эксплуатации оборудования
- Легкость скольжения профиля по поверхности зажимов
- Позиционирование зажимов выполняется сервоприводом в зависимости от параметров обрабатываемой заготовки
- В случае отключения электропитания, программа выполняет автоматическое отведение шпинделя от профиля
- Автоматическая система смазки обеспечивает длительный срок службы подвижных частей оборудования
- Легкая настройка параметров
- Сервисная поддержка через средства удаленного доступа
- Блок управления Mitsubishi CNC M720VW, встроенный HDD, оптическая передача данных, высокая скорость и точность, шкала увеличения параметров с точностью 0,001 мм и Ethernet-система передачи данных
- Шпиндель марки Hiteco 8,5kW max 24.000 об/мин с термостатом и жидкостным охлаждением
- Система охлаждения инструмента с регулировкой скорости распыления масляно- воздушной смеси и датчиком уровня жидкости
- Блок управления Mitsubishi FX-5
- Обработка производится с помощью G-кодов, генерируемых программой CAD-CAM
- Станок совместим с программами, создающими файлы с расширением .ncx
- Usb и Com порты
- Магазин на 8 инструментов (4 стандартная комплектация + 4 опционально)
- Смена инструмента происходит за 8 секунд
- Смена рабочего инструмента производится автоматически во время перехода от одной операции к другой, что сокращает время обработки заготовки
Обработка заготовки только под +90/0/- 90 градусов
Технические характеристики:
Мотор шпинделя 8,5 кВт, 24000 об/мин.
Сервомотор оси X: 3,5 кВт, 3000 об/мин, 192 м/мин.
Сервомотор оси Y: 0,75 кВт, 4000 об/мин, 73 м/мин.
Сервомотор оси Z: 0,75 кВт, 4000 об/мин, 40 м/мин.
Сервомотор оси A: 0,75 кВт, 4000 об/мин, 180 °/мин.
Сервомотор магазина: 0,4 кВт, 4000 об/мин.
Питание: 400 В, 3 фазы, 50 - 60 Гц
Потребляемая мощность: 19 кВт
Давление воздуха: 6-8 бар
Расход воздуха: 300 л/мин
Максимальная длина обрабатываемой заготовки: 4160 мм
Максимальное сечение профиля: 300 x 300 мм
Режущий диск: Ø200x2x32 мм
Перемещение шпинделя по оси X: 4385 мм
Перемещение шпинделя по оси Y: 1250 мм
Перемещение шпинделя по оси Z: 590 мм
Габариты: 7680х2500х2500 мм
Вес: 6700 кг
